混凝土，被譽(yù)為現(xiàn)代建筑之骨，其堅(jiān)如磐石的特質(zhì)和長(zhǎng)久的耐久性一直是建筑工程師們的不懈追求。然而，在現(xiàn)實(shí)世界中，我們卻不難發(fā)現(xiàn)，即便是最堅(jiān)固的混凝土結(jié)構(gòu)，也往往難以逃脫開裂的宿命。這些或深或淺的裂縫，如同歲月的痕跡，不僅損害了建筑的美觀，更可能潛藏著對(duì)安全性的威脅。那么，究竟是什么原因?qū)е铝嘶炷恋拈_裂呢？在這篇文章中，砼界張博將深入挖掘裂縫背后的成因，帶您一同揭開混凝土開裂的神秘面紗。

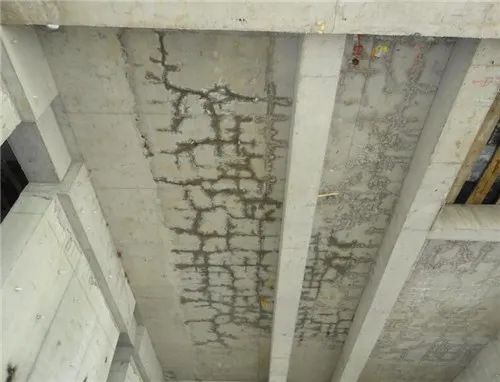

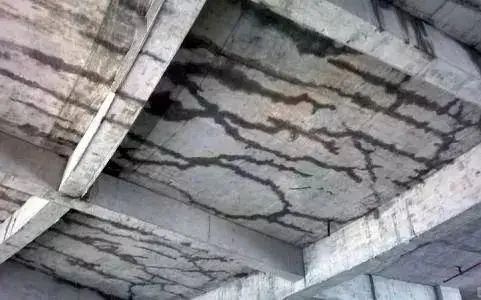

一、混凝土開裂現(xiàn)象概述 混凝土開裂，即在混凝土的硬化過程或后續(xù)使用中，因受多重因素影響而產(chǎn)生的內(nèi)部應(yīng)力超出了其本身的抗拉承載能力，從而在材料表面或深層形成的裂縫。這些裂縫形態(tài)各異，可能表現(xiàn)為細(xì)微的表面網(wǎng)狀裂紋，也可能發(fā)展為深層的結(jié)構(gòu)裂縫，甚至演變?yōu)橥耆灤┑牧芽p。 裂縫的出現(xiàn)不僅損害了混凝土結(jié)構(gòu)的整體美觀性，更重要的是，它們會(huì)顯著降低結(jié)構(gòu)的力學(xué)性能和耐久性，對(duì)建筑的長(zhǎng)期安全穩(wěn)定構(gòu)成潛在威脅。因此，深入了解混凝土開裂的成因及預(yù)防措施，對(duì)于確保建筑結(jié)構(gòu)的完整性和延長(zhǎng)其使用壽命具有重要意義。 二、混凝土開裂的主要原因 1、收縮引起的混凝土裂縫 在實(shí)際工程中，混凝土的裂縫問題一直備受關(guān)注，其中由收縮引起的裂縫尤為常見?；炷恋氖湛s種類多樣，包括塑性收縮、縮水收縮（干縮）、自生收縮和炭化收縮等，這些都是導(dǎo)致混凝土體積變形和裂縫產(chǎn)生的主要因素。

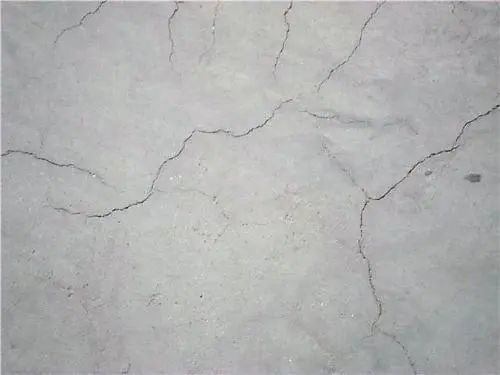

① 塑性收縮： 塑性收縮，作為混凝土施工中一個(gè)不可忽視的現(xiàn)象，通常發(fā)生在混凝土澆筑后的關(guān)鍵時(shí)期——大約4至5小時(shí)內(nèi)。在這一階段，水泥的水化反應(yīng)異常劇烈，分子鏈迅速構(gòu)建，同時(shí)伴隨著泌水和水分的急劇蒸發(fā)。這一系列變化導(dǎo)致混凝土在尚未完全硬化時(shí)就出現(xiàn)了失水收縮的現(xiàn)象。與此同時(shí)，骨料因自身重量開始下沉。由于此時(shí)的混凝土仍處于塑性狀態(tài)，因此這種收縮被稱為塑性收縮。 塑性收縮的量級(jí)相當(dāng)可觀，通常可達(dá)到混凝土總體積的1%左右。當(dāng)骨料在下沉過程中遇到鋼筋的阻擋時(shí)，沿鋼筋方向便可能形成裂縫。特別是在構(gòu)件的豎向變截面處，如T梁、箱梁腹板與頂?shù)装宓慕唤訁^(qū)域，由于硬化前沉實(shí)的不均勻性，表面很容易出現(xiàn)順腹板方向的裂縫。 為了有效減小混凝土的塑性收縮及其帶來的潛在危害，施工過程中需要采取一系列精細(xì)的控制措施。首要的是合理控制水灰比，確?；炷恋呐浔冗_(dá)到最佳狀態(tài)。此外，攪拌時(shí)間應(yīng)避免過長(zhǎng)，以防止混凝土過度離散。在澆筑過程中，下料速度應(yīng)適中，不宜過快，以確?；炷猎谀＞邇?nèi)均勻分布。同時(shí)，振搗操作必須密實(shí)，以排除混凝土中的氣泡和空隙。對(duì)于豎向變截面等關(guān)鍵區(qū)域，建議采用分層澆筑的方法，以確保每一層的混凝土都能得到充分的沉實(shí)和硬化，從而有效減少裂縫的產(chǎn)生。 ② 縮水收縮： 縮水收縮，又稱干縮，是混凝土硬化后面臨的一大挑戰(zhàn)。當(dāng)混凝土表層的水分逐漸蒸發(fā)，濕度隨之降低，混凝土的整體體積也會(huì)逐漸減小，這就是縮水收縮現(xiàn)象。然而，由于混凝土表層的水分損失速度遠(yuǎn)快于內(nèi)部，導(dǎo)致表面收縮顯著，而內(nèi)部收縮相對(duì)較小。這種不均勻的收縮使得表面混凝土受到內(nèi)部混凝土的強(qiáng)烈約束，從而產(chǎn)生拉力。一旦這種拉力超過了混凝土的抗拉強(qiáng)度，便會(huì)在表面形成裂縫。 值得注意的是，在配筋率較大的構(gòu)件中，如配筋率超過3%的情況，鋼筋對(duì)混凝土的收縮約束作用會(huì)更加明顯。這是因?yàn)殇摻畹膭傂院突炷恋氖湛s性之間存在差異，使得混凝土在受到鋼筋約束的同時(shí)，更容易在表面出現(xiàn)細(xì)微的龜裂裂紋。這些裂紋不僅影響混凝土的美觀性，更可能損害其整體的結(jié)構(gòu)安全性和耐久性。
③ 自生收縮： 自生收縮，作為混凝土硬化過程中的一種獨(dú)特現(xiàn)象，源于水泥與水發(fā)生的水化反應(yīng)。這種收縮與外界環(huán)境的濕度無關(guān)，完全是混凝土內(nèi)部自身化學(xué)反應(yīng)的結(jié)果。有趣的是，自生收縮既可以表現(xiàn)為正向的收縮，如在普通硅酸鹽水泥混凝土中常見的那樣，也可以呈現(xiàn)為負(fù)向的膨脹，這在礦渣水泥混凝土和粉煤灰水泥混凝土中尤為顯著。 正向的自生收縮是混凝土在硬化過程中，由于水泥水化反應(yīng)導(dǎo)致的體積減小。這種收縮是混凝土內(nèi)部微觀結(jié)構(gòu)變化的自然結(jié)果，對(duì)混凝土的宏觀性能有著重要影響。而負(fù)向的自生膨脹，則是某些特殊類型的水泥混凝土在水化反應(yīng)過程中產(chǎn)生的體積增大現(xiàn)象。這種膨脹可以在一定程度上抵消混凝土的其他收縮變形，對(duì)于控制混凝土的總體收縮和裂縫發(fā)展具有積極意義。 ④ 炭化收縮： 炭化收縮，這一聽起來頗為專業(yè)的術(shù)語，實(shí)際上描述的是大氣中的二氧化碳與混凝土中的水泥水化物之間一場(chǎng)特殊的化學(xué)反應(yīng)。當(dāng)這兩者相遇，它們會(huì)“悄悄”地引發(fā)混凝土的收縮變形。但值得注意的是，這場(chǎng)化學(xué)反應(yīng)并不是隨時(shí)隨地都會(huì)發(fā)生，它需要一個(gè)特定的濕度環(huán)境——大約50%的濕度。而且，隨著大氣中二氧化碳濃度的增加，這場(chǎng)反應(yīng)的速度還會(huì)不斷加快。 然而，盡管炭化收縮是混凝土變形的一個(gè)因素，但在實(shí)際的工程計(jì)算中，我們往往并不將其納入考量范圍。這主要是因?yàn)樘炕湛s的影響相對(duì)較小，且其發(fā)生條件較為特殊。但這并不意味著我們可以完全忽視它。在特定的環(huán)境條件下，炭化收縮仍有可能對(duì)混凝土的性能和耐久性產(chǎn)生一定的影響。 總體而言，混凝土收縮裂縫多數(shù)呈現(xiàn)為表面裂縫，裂縫寬度較細(xì)且縱橫交錯(cuò)成龜裂狀，形態(tài)復(fù)雜無規(guī)律可循。這些裂縫不僅影響混凝土結(jié)構(gòu)的外觀質(zhì)量，更可能對(duì)其力學(xué)性能和耐久性產(chǎn)生不利影響。因此，在混凝土工程的設(shè)計(jì)和施工過程中，必須充分考慮收縮裂縫的預(yù)防和控制措施以確保結(jié)構(gòu)的安全性和耐久性。
2、溫度變化引起的混凝土裂縫 混凝土，作為一種廣泛應(yīng)用的建筑材料，具有顯著的熱脹冷縮特性。當(dāng)外部環(huán)境溫度或結(jié)構(gòu)內(nèi)部溫度發(fā)生波動(dòng)時(shí)，混凝土不可避免地會(huì)發(fā)生變形。然而，當(dāng)這種變形受到外部或內(nèi)部的約束時(shí)，結(jié)構(gòu)內(nèi)部就會(huì)產(chǎn)生應(yīng)力。一旦這些應(yīng)力超越了混凝土的抗拉極限，溫度裂縫便應(yīng)運(yùn)而生。 特別是在某些大跨徑橋梁等大型結(jié)構(gòu)中，溫度應(yīng)力的影響尤為顯著，有時(shí)甚至能達(dá)到甚至超過活載應(yīng)力，成為結(jié)構(gòu)安全性的重要考量因素。與其他類型的裂縫不同，溫度裂縫的一個(gè)顯著特征是它會(huì)隨著溫度的變化而動(dòng)態(tài)變化：在溫度升高時(shí)裂縫可能會(huì)擴(kuò)張，而在溫度降低時(shí)則可能會(huì)合攏。 3、荷載引起的混凝土裂縫 在混凝土結(jié)構(gòu)中，由于常規(guī)靜、動(dòng)荷載以及次應(yīng)力的作用，裂縫的產(chǎn)生成為一種常見的現(xiàn)象，這些裂縫被統(tǒng)稱為荷載裂縫。荷載裂縫主要可以分為兩大類：直接應(yīng)力裂縫和次應(yīng)力裂縫。直接應(yīng)力裂縫是由外部荷載直接導(dǎo)致的應(yīng)力引發(fā)的裂縫，而次應(yīng)力裂縫則是由外部荷載引發(fā)的次生應(yīng)力所產(chǎn)生的裂縫。 荷載裂縫的特征因荷載類型和作用方式的不同而呈現(xiàn)出多樣化的特點(diǎn)。這些裂縫通常出現(xiàn)在結(jié)構(gòu)的受拉區(qū)、受剪區(qū)或振動(dòng)嚴(yán)重的部位，成為結(jié)構(gòu)性能退化的明顯標(biāo)志。值得注意的是，如果在受壓區(qū)出現(xiàn)起皮或沿受壓方向的短裂縫，這往往是結(jié)構(gòu)達(dá)到承載力極限的信號(hào)，預(yù)示著結(jié)構(gòu)可能即將發(fā)生破壞。這種情況通常是由于截面尺寸設(shè)計(jì)偏小，無法承受足夠的壓力所導(dǎo)致的。
4、施工工藝質(zhì)量引起的裂縫 在混凝土結(jié)構(gòu)的整個(gè)生命周期中，從澆筑、構(gòu)件制作，到起模、運(yùn)輸、堆放，再到拼裝和吊裝，每一個(gè)環(huán)節(jié)都與最終的結(jié)構(gòu)質(zhì)量息息相關(guān)。如果在這個(gè)過程中，施工工藝選擇不當(dāng)或施工質(zhì)量未能達(dá)到標(biāo)準(zhǔn)，那么混凝土結(jié)構(gòu)很可能會(huì)遭受各種形式的裂縫困擾。 這些裂縫可能是縱向的、橫向的、斜向的、豎向的、水平的，或者是表面的、深進(jìn)的，甚至是貫穿整個(gè)結(jié)構(gòu)的。特別是在那些細(xì)長(zhǎng)薄壁的結(jié)構(gòu)中，由于其對(duì)施工工藝和質(zhì)量的敏感性更高，因此更容易出現(xiàn)裂縫問題。 裂縫的出現(xiàn)部位、走向以及寬度，都與其產(chǎn)生的原因有著密切的聯(lián)系。因此，對(duì)于施工工藝和質(zhì)量的控制，是預(yù)防混凝土結(jié)構(gòu)裂縫產(chǎn)生的關(guān)鍵。只有通過科學(xué)合理的施工工藝和嚴(yán)格的質(zhì)量管理，才能確?；炷两Y(jié)構(gòu)的完整性和耐久性，從而避免裂縫帶來的潛在風(fēng)險(xiǎn)。
5、地基變形引發(fā)的砼結(jié)構(gòu)裂縫 地基作為建筑物的基礎(chǔ)，其穩(wěn)定性至關(guān)重要。然而，當(dāng)?shù)鼗l(fā)生豎向不均勻沉降或水平方向上的位移時(shí)，這種變形會(huì)對(duì)上部結(jié)構(gòu)產(chǎn)生顯著的影響。由于地基的變形，結(jié)構(gòu)中會(huì)產(chǎn)生附加應(yīng)力，這些應(yīng)力可能會(huì)超出混凝土結(jié)構(gòu)的抗拉極限。當(dāng)這種附加應(yīng)力達(dá)到或超過混凝土所能承受的范圍時(shí)，結(jié)構(gòu)就會(huì)發(fā)生開裂，形成裂縫。這些裂縫不僅影響建筑物的外觀，更可能危及其整體結(jié)構(gòu)和安全性。因此，在設(shè)計(jì)和施工過程中，對(duì)地基的穩(wěn)定性和變形特性進(jìn)行充分考慮和精確計(jì)算至關(guān)重要，以確保建筑物的長(zhǎng)期穩(wěn)定和安全使用。 6、鋼筋銹蝕導(dǎo)致的混凝土裂縫 混凝土保護(hù)層的質(zhì)量和保護(hù)層厚度對(duì)于防止鋼筋銹蝕至關(guān)重要。當(dāng)混凝土質(zhì)量不佳或保護(hù)層厚度不足時(shí)，二氧化碳可能侵蝕至鋼筋表面，降低鋼筋周圍混凝土的堿度。此外，氯化物的介入也可能導(dǎo)致鋼筋周圍氯離子含量升高，進(jìn)而破壞鋼筋表面的氧化膜。在這種情況下，鋼筋中的鐵離子與侵入混凝土中的氧氣和水分發(fā)生銹蝕反應(yīng)，生成氫氧化鐵。由于氫氧化鐵的體積比原鐵要大2至4倍，它會(huì)對(duì)周圍混凝土產(chǎn)生顯著的膨脹應(yīng)力。這種膨脹應(yīng)力可能導(dǎo)致保護(hù)層混凝土開裂、剝離，并沿鋼筋縱向形成裂縫，同時(shí)銹跡可能滲透到混凝土表面，影響結(jié)構(gòu)的外觀和完整性。 鋼筋銹蝕不僅導(dǎo)致鋼筋有效斷面面積減小，還會(huì)削弱鋼筋與混凝土之間的握裹力，從而降低結(jié)構(gòu)的整體承載力。此外，銹蝕還可能誘發(fā)其他形式的裂縫，進(jìn)一步加劇鋼筋的銹蝕程度，形成惡性循環(huán)，最終導(dǎo)致結(jié)構(gòu)的整體破壞。 為了防止鋼筋銹蝕引發(fā)的裂縫問題，在設(shè)計(jì)和施工階段應(yīng)采取一系列措施。設(shè)計(jì)時(shí)，應(yīng)嚴(yán)格按照規(guī)范要求控制裂縫寬度，并采用足夠的保護(hù)層厚度來保護(hù)鋼筋不受外界侵蝕。同時(shí)，也需要注意保護(hù)層厚度不能過厚，以免減小構(gòu)件的有效高度并在受力時(shí)增大裂縫寬度。在施工階段，應(yīng)嚴(yán)格控制混凝土的水灰比，加強(qiáng)振搗操作以確?；炷恋拿軐?shí)性，從而有效防止氧氣和水分侵入混凝土內(nèi)部。此外，對(duì)于含氯鹽的外加劑的使用量也應(yīng)進(jìn)行嚴(yán)格限制，特別是在沿海地區(qū)或其他存在腐蝕性強(qiáng)的空氣和地下水的地區(qū)更應(yīng)特別小心謹(jǐn)慎。

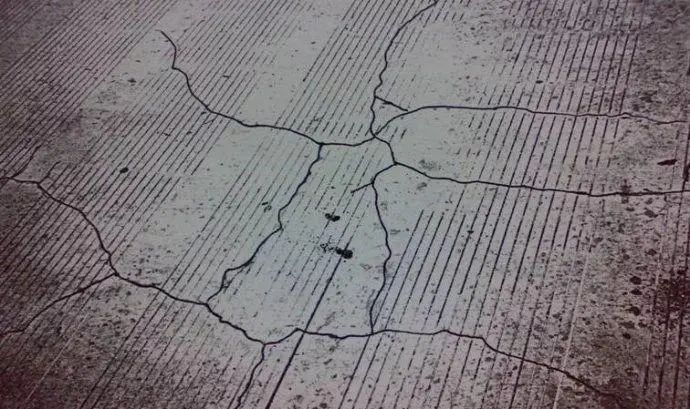

7、凍脹引發(fā)的混凝土裂縫 當(dāng)大氣溫度驟降至零度以下，混凝土中的吸水飽和部分會(huì)遭遇冰凍現(xiàn)象。在這一過程中，游離的水分子會(huì)轉(zhuǎn)變?yōu)楣虘B(tài)的冰，體積膨脹高達(dá)9%。這種膨脹作用會(huì)在混凝土內(nèi)部產(chǎn)生顯著的膨脹應(yīng)力，對(duì)其結(jié)構(gòu)完整性構(gòu)成威脅。與此同時(shí)，混凝土凝膠孔中的過冷水（其結(jié)冰溫度低于-78度）在微觀層面上的遷移和重新分布，會(huì)引起滲透壓的變化，進(jìn)一步加大混凝土中的膨脹力。這種復(fù)合作用導(dǎo)致混凝土強(qiáng)度顯著降低，并誘發(fā)裂縫的形成。 特別值得注意的是，在混凝土初凝階段遭遇凍害尤為嚴(yán)重。這種情況下，混凝土成齡后的強(qiáng)度損失可能高達(dá)30%至50%，嚴(yán)重影響其使用性能和安全性。此外，在冬季施工過程中，對(duì)預(yù)應(yīng)力孔道進(jìn)行灌漿后，若未采取有效的保溫措施，也可能沿管道方向出現(xiàn)凍脹裂縫，進(jìn)一步損害混凝土結(jié)構(gòu)的整體性和耐久性。 三、混凝土開裂的深層次原因 除了上述列舉的常見因素，混凝土開裂還受到更深層次原因的影響，這些因素主要與混凝土的材料特性、配合比設(shè)計(jì)以及所處的環(huán)境條件息息相關(guān)。 1、施工材料質(zhì)量引起的混凝土裂縫 混凝土，作為建筑領(lǐng)域最常用的材料之一，其性能與組成材料的質(zhì)量息息相關(guān)。其中，水泥、骨料和水是混凝土不可或缺的三大要素。水泥的品種多樣，不同的標(biāo)號(hào)代表著其獨(dú)特的性能特點(diǎn)，而水泥的用量更是直接關(guān)系到混凝土的強(qiáng)度和工作性能。此外，骨料作為混凝土的骨架，其質(zhì)量、粒徑大小與分布（即級(jí)配）以及含泥量的多少，都會(huì)對(duì)混凝土的整體性能和開裂行為產(chǎn)生顯著影響。 因此，在混凝土制備過程中，材料的選擇和使用顯得尤為關(guān)鍵。一旦使用不當(dāng)，如選用了過期、受潮或質(zhì)量不達(dá)標(biāo)的水泥，或是骨料中混入了過多的有害物質(zhì)、泥土等雜質(zhì)，都可能對(duì)混凝土的強(qiáng)度和耐久性造成不可逆的損害。這些損害不僅會(huì)降低混凝土的整體性能，還會(huì)大大增加其在使用過程中出現(xiàn)開裂、變形等問題的風(fēng)險(xiǎn)。因此，嚴(yán)格控制施工材料的質(zhì)量，是確?；炷列阅芊€(wěn)定、預(yù)防開裂等問題的重要手段之一。
2、配合比設(shè)計(jì)引起的混凝土開裂 混凝土的配合比設(shè)計(jì)，是一個(gè)需要綜合考慮工程實(shí)際需求、材料性能以及施工條件等多個(gè)因素的復(fù)雜過程。配合比是否合理，直接關(guān)系到混凝土的性能表現(xiàn)和開裂風(fēng)險(xiǎn)。 如果配合比設(shè)計(jì)不當(dāng)，比如水泥用量偏多或水灰比設(shè)置過大，都會(huì)對(duì)混凝土的性能產(chǎn)生不良影響。過多的水泥用量會(huì)導(dǎo)致混凝土在硬化過程中產(chǎn)生過大的收縮應(yīng)力，同時(shí)增加其溫度變形，從而增大開裂的風(fēng)險(xiǎn)。而過大的水灰比則會(huì)降低混凝土的密實(shí)性和強(qiáng)度，使其更容易受到外部應(yīng)力的影響而產(chǎn)生裂縫。 因此，合理的配合比設(shè)計(jì)對(duì)于預(yù)防混凝土開裂至關(guān)重要。它不僅能夠確保混凝土具有良好的工作性能和強(qiáng)度，還能有效降低其開裂的風(fēng)險(xiǎn)。在進(jìn)行配合比設(shè)計(jì)時(shí)，需要充分考慮各種因素的綜合影響，通過科學(xué)的計(jì)算和試驗(yàn)來確定最佳的比例，從而確保混凝土的性能穩(wěn)定、耐久性強(qiáng)。 3、環(huán)境因素引起混凝土開裂 在深入探討混凝土開裂的原因時(shí)，環(huán)境因素所扮演的角色不容忽視。多種外部條件，如氣候條件、化學(xué)侵蝕以及生物作用等，都可能對(duì)混凝土的性能和使用壽命產(chǎn)生顯著影響。特別是當(dāng)混凝土長(zhǎng)期暴露于惡劣環(huán)境中時(shí)，其開裂的風(fēng)險(xiǎn)會(huì)大幅上升。 氣候條件，尤其是極端溫差，是導(dǎo)致混凝土開裂的重要因素之一。在溫差變化較大的環(huán)境中，混凝土內(nèi)部會(huì)產(chǎn)生溫度應(yīng)力，當(dāng)這種應(yīng)力超過混凝土的抗拉強(qiáng)度時(shí)，裂縫就會(huì)形成。此外，干燥環(huán)境會(huì)導(dǎo)致混凝土失去水分，引發(fā)收縮開裂；而潮濕環(huán)境則可能使混凝土吸水膨脹，進(jìn)而在限制條件下產(chǎn)生開裂。 化學(xué)侵蝕同樣會(huì)對(duì)混凝土造成損害。當(dāng)混凝土接觸到某些化學(xué)物質(zhì)，如酸、堿、鹽等，這些物質(zhì)可能會(huì)與混凝土中的成分發(fā)生反應(yīng)，導(dǎo)致混凝土的結(jié)構(gòu)破壞和性能下降，最終引發(fā)開裂。 生物作用也不可小覷。一些微生物和植物在生長(zhǎng)過程中可能會(huì)分泌出對(duì)混凝土有害的物質(zhì)，這些物質(zhì)會(huì)逐漸侵蝕混凝土，削弱其結(jié)構(gòu)強(qiáng)度，從而為開裂創(chuàng)造條件。 因此，在混凝土的設(shè)計(jì)、施工和維護(hù)過程中，必須充分考慮環(huán)境因素的影響，采取相應(yīng)的預(yù)防和保護(hù)措施，以延長(zhǎng)混凝土的使用壽命并減少開裂風(fēng)險(xiǎn)。
四、預(yù)防混凝土開裂的措施 為了有效預(yù)防混凝土開裂，可以從以下幾個(gè)關(guān)鍵方面著手： 1、優(yōu)化材料選擇： 優(yōu)化材料選擇至關(guān)重要，應(yīng)選用品質(zhì)上乘的水泥、骨料等原材料，并對(duì)其質(zhì)量進(jìn)行嚴(yán)格把關(guān)。對(duì)于有特殊工程需求的場(chǎng)合，可以考慮添加適當(dāng)?shù)耐饧觿?，以進(jìn)一步改善混凝土的工作性能和耐久性。 2、合理設(shè)計(jì)配合比： 合理設(shè)計(jì)配合比是預(yù)防混凝土開裂的又一重要環(huán)節(jié)，應(yīng)根據(jù)具體工程要求和現(xiàn)場(chǎng)實(shí)際情況，進(jìn)行細(xì)致入微的配合比設(shè)計(jì)。在此過程中，應(yīng)避免水泥用量過多、水灰比失衡等常見問題。同時(shí)，可以考慮摻入適量的摻合料和外加劑，以優(yōu)化混凝土的內(nèi)部結(jié)構(gòu)，提升其整體性能。 3、加強(qiáng)施工管理： 加強(qiáng)施工管理同樣不容忽視，在施工過程中，必須嚴(yán)格按照相關(guān)規(guī)范和標(biāo)準(zhǔn)進(jìn)行操作，確?；炷恋臐仓?、振搗、養(yǎng)護(hù)等各個(gè)環(huán)節(jié)都能達(dá)到預(yù)定要求。此外，還應(yīng)避免過早拆模、養(yǎng)護(hù)不當(dāng)?shù)瘸Ｒ娬`區(qū)。同時(shí)，要加大對(duì)施工現(xiàn)場(chǎng)的監(jiān)控和管理力度，確保每一道工序都能符合質(zhì)量標(biāo)準(zhǔn)。 4、考慮環(huán)境因素： 充分考慮環(huán)境因素對(duì)混凝土開裂的影響也至關(guān)重要，在設(shè)計(jì)和施工過程中，應(yīng)對(duì)工程所在地的氣候條件、化學(xué)侵蝕、生物作用等環(huán)境因素進(jìn)行全面分析，并采取相應(yīng)的預(yù)防措施。例如，在惡劣環(huán)境下可以考慮設(shè)置伸縮縫、使用高性能防水材料等手段，為混凝土提供額外的保護(hù)。

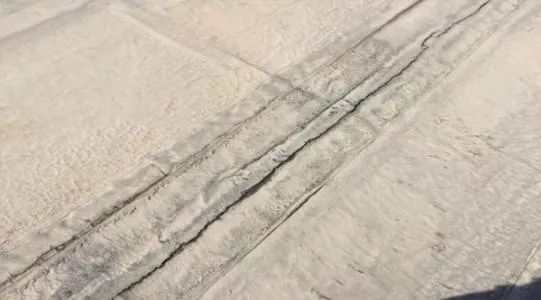

五、普通混凝土裂縫的處理方法 1、表面修復(fù)技術(shù) 表面修復(fù)是處理混凝土裂縫的常用方法之一，它旨在恢復(fù)結(jié)構(gòu)的完整性和美觀性。多種技術(shù)可以用于此目的，包括但不限于壓實(shí)抹平、涂抹專用的環(huán)氧粘結(jié)劑、噴涂水泥砂漿或細(xì)石混凝土等。此外，壓抹環(huán)氧膠泥、使用環(huán)氧樹脂粘貼下班絲布也是常見的修復(fù)手段，它們能夠增加混凝土表面的整體性和耐久性。 具體來說，表面涂抹方法特別適用于那些漿材難以灌入的細(xì)小而淺的裂縫，例如深度未達(dá)到鋼筋表面的發(fā)絲狀裂縫、不漏水的裂縫、不伸縮的裂縫以及已經(jīng)穩(wěn)定不再活動(dòng)的裂縫。這種方法簡(jiǎn)單易行，能夠快速有效地封閉裂縫，防止水分和其他有害物質(zhì)的侵入。 另一方面，表面貼補(bǔ)技術(shù)，如使用土工膜或其他防水片材，特別適用于處理大面積漏水的情況。例如，當(dāng)混凝土表面出現(xiàn)蜂窩狀麻面、難以確定具體漏水位置或存在變形縫時(shí)，這種方法尤為有效。通過貼補(bǔ)防水材料，可以迅速實(shí)現(xiàn)防滲堵漏的目的，保障結(jié)構(gòu)的正常使用和耐久性。

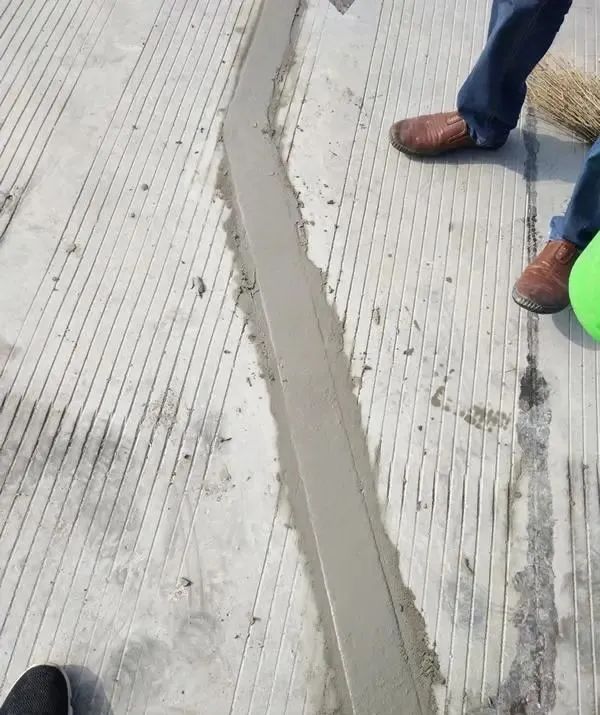

2、局部修復(fù)策略 局部修復(fù)法是針對(duì)混凝土結(jié)構(gòu)中特定區(qū)域的裂縫或損傷進(jìn)行的有針對(duì)性的修復(fù)方法。這些方法旨在快速、有效地恢復(fù)結(jié)構(gòu)的完整性和功能性。 其中，充填法是一種常用的局部修復(fù)技術(shù)。它使用專門的修補(bǔ)材料直接填充裂縫，特別適用于寬度較大的裂縫。這種方法操作簡(jiǎn)單，成本相對(duì)較低，能夠快速封閉裂縫，防止其進(jìn)一步擴(kuò)大。對(duì)于寬度小于0.3mm且深度較淺的裂縫，或是裂縫中存在充填物而使得灌漿法難以達(dá)到理想效果的場(chǎng)合，充填法同樣是一個(gè)有效的選擇。 此外，對(duì)于某些特定類型的裂縫，如小規(guī)模的裂縫或需要簡(jiǎn)易處理的裂縫，可以采取開設(shè)V型槽的策略。通過在裂縫處開設(shè)一個(gè)V型槽，然后使用適當(dāng)?shù)男扪a(bǔ)材料進(jìn)行填充處理，可以有效地封閉裂縫并提高結(jié)構(gòu)的耐久性。這種方法不僅簡(jiǎn)單易行，而且能夠快速恢復(fù)結(jié)構(gòu)的外觀和功能性。

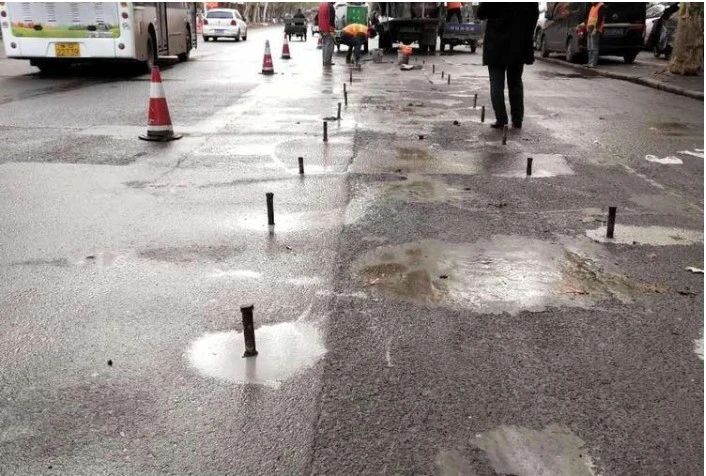

3、水泥壓力灌漿技術(shù) 水泥壓力灌漿法是一種廣泛應(yīng)用于混凝土結(jié)構(gòu)裂縫修補(bǔ)的有效方法，尤其適用于寬度大于等于0.5mm的穩(wěn)定裂縫。這種方法不僅應(yīng)用范圍廣，從細(xì)微的裂縫到較大的裂縫都能得到很好的處理效果，而且經(jīng)過實(shí)踐證明，其修補(bǔ)效果非常顯著。 水泥壓力灌漿技術(shù)是用一種超細(xì)水泥灌漿料，這是一種具有高強(qiáng)度的漿料，600目超細(xì)水泥通過這種方式注入裂縫中，材料具體介紹可以看這篇內(nèi)容：超細(xì)水泥灌漿料，裂縫處理，超流動(dòng)，微膨脹！ 具體操作時(shí)，通過專業(yè)的壓送設(shè)備，在0.2~0.4Mpa的壓力下，將特制的補(bǔ)縫漿液注入混凝土裂縫中。這種漿液能夠迅速填充裂縫，并通過固化反應(yīng)與混凝土緊密結(jié)合，從而達(dá)到封閉裂縫、恢復(fù)結(jié)構(gòu)整體性的目的。該方法作為一種傳統(tǒng)的修補(bǔ)技術(shù)，經(jīng)過多年的實(shí)踐應(yīng)用，已經(jīng)被證明是一種可靠且效果顯著的裂縫修補(bǔ)方法。 此外，隨著技術(shù)的不斷發(fā)展，現(xiàn)在還可以采用彈性補(bǔ)縫器來注入注縫膠。這種方法不需要電力驅(qū)動(dòng)，操作簡(jiǎn)便，同時(shí)修補(bǔ)效果也非常理想。無論是大型工程還是小型維修項(xiàng)目，水泥壓力灌漿法和彈性補(bǔ)縫器都能為混凝土結(jié)構(gòu)的裂縫修補(bǔ)提供有效的解決方案。

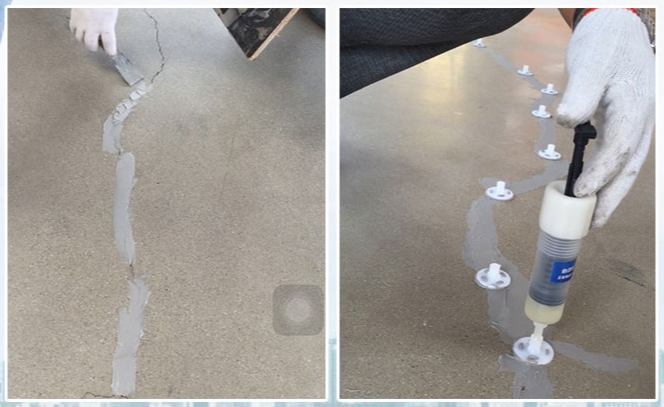

4、化學(xué)灌漿技術(shù) 化學(xué)灌漿是一種先進(jìn)的混凝土結(jié)構(gòu)裂縫修補(bǔ)技術(shù)，它能夠有效地處理寬度大于或等于0.05mm的裂縫。這種方法利用特制的改性環(huán)氧樹脂灌縫膠，在高壓的作用下，通過注漿管注入到裂縫內(nèi)部。 改性環(huán)氧樹脂灌縫膠具有優(yōu)異的流動(dòng)性和滲透性，能夠迅速填滿裂縫并與混凝土緊密結(jié)合，形成一個(gè)堅(jiān)固的整體。與傳統(tǒng)的水泥灌漿相比，化學(xué)灌漿具有更高的粘結(jié)強(qiáng)度和耐久性，能夠更好地恢復(fù)混凝土結(jié)構(gòu)的承載能力和使用功能。 除了高壓灌膠的方式，還可以通過低壓注膠的方式來處理混凝土結(jié)構(gòu)裂縫，這種方式需要配合另一種膠，也是一種改性的環(huán)氧樹脂膠，叫做封口膠（也被稱為修補(bǔ)膠），封口膠用于封閉裂縫和安裝注膠器的底座，灌縫膠則通過低壓注膠器來注入裂縫內(nèi)。細(xì)節(jié)看這篇：改性環(huán)氧樹脂灌縫膠，混凝土裂縫克星，無痕修復(fù)→ 總之，改性環(huán)氧樹脂灌縫膠還具有施工方便、環(huán)保無污染等優(yōu)點(diǎn)，因此在現(xiàn)代建筑工程中得到了廣泛的應(yīng)用。無論是對(duì)于新建工程的裂縫預(yù)防，還是對(duì)于既有建筑的裂縫修補(bǔ)，改性環(huán)氧樹脂灌縫膠都展現(xiàn)出了其獨(dú)特的優(yōu)勢(shì)和良好的效果。

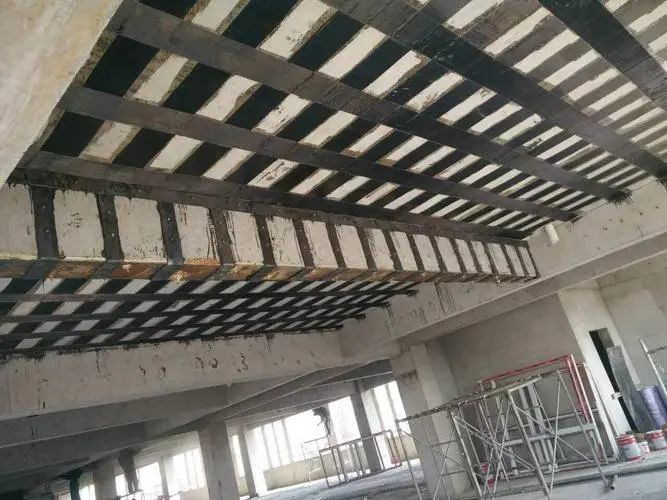

5、結(jié)構(gòu)內(nèi)力的有效緩解策略 為了有效減少結(jié)構(gòu)所承受的內(nèi)力，工程師們常常采取一系列精心設(shè)計(jì)的策略。其中，卸荷或精確控制作用于結(jié)構(gòu)上的荷載是最直接的方法之一。通過合理設(shè)置卸荷結(jié)構(gòu)，如懸挑、拱形或桁架等，可以顯著分散和減少傳遞到主體結(jié)構(gòu)上的力。 此外，根據(jù)結(jié)構(gòu)的實(shí)際情況，增設(shè)支點(diǎn)或支撐也是增強(qiáng)結(jié)構(gòu)穩(wěn)定性、降低內(nèi)力的有效途徑。在某些情況下，將簡(jiǎn)支梁改造為連續(xù)梁也可以實(shí)現(xiàn)內(nèi)力的重新分布，從而提高結(jié)構(gòu)的整體承載能力和穩(wěn)定性。這些策略在結(jié)構(gòu)設(shè)計(jì)和加固中扮演著至關(guān)重要的角色，確保了結(jié)構(gòu)在各種工況下的安全性和可靠性。 6、結(jié)構(gòu)補(bǔ)強(qiáng)策略 當(dāng)結(jié)構(gòu)因各種原因如超荷載、長(zhǎng)時(shí)間未處理的裂縫、火災(zāi)損害等導(dǎo)致其強(qiáng)度受損時(shí)，結(jié)構(gòu)補(bǔ)強(qiáng)成為必要的加固措施。工程師們會(huì)運(yùn)用多種方法來增強(qiáng)結(jié)構(gòu)的整體性和承載能力。增加鋼筋、加厚板是常見的傳統(tǒng)補(bǔ)強(qiáng)方式，它們能有效提升結(jié)構(gòu)的剛度和耐久性。 此外，外包鋼筋混凝土、外包鋼以及粘貼鋼板等技術(shù)也被廣泛應(yīng)用于結(jié)構(gòu)補(bǔ)強(qiáng)中。這些方法通過增加結(jié)構(gòu)的外部約束或提供額外的承載路徑，顯著提高了結(jié)構(gòu)的整體性能。 預(yù)應(yīng)力補(bǔ)強(qiáng)體系是另一種先進(jìn)的結(jié)構(gòu)補(bǔ)強(qiáng)技術(shù)，它通過施加預(yù)應(yīng)力來改善結(jié)構(gòu)的受力狀態(tài)，從而提高其承載能力和變形能力。這種方法特別適用于需要恢復(fù)或提升結(jié)構(gòu)性能的情況。 為確保補(bǔ)強(qiáng)效果，工程師們還會(huì)進(jìn)行一系列的檢查和試驗(yàn)，包括修補(bǔ)材料的性能測(cè)試、鉆心取樣試驗(yàn)以評(píng)估混凝土的實(shí)際強(qiáng)度、壓水和壓氣試驗(yàn)來檢查裂縫的封閉情況等。這些嚴(yán)格的檢查和試驗(yàn)流程確保了補(bǔ)強(qiáng)措施的有效性和結(jié)構(gòu)的安全性。
7、調(diào)整結(jié)構(gòu)方案以增強(qiáng)整體剛度 在面對(duì)結(jié)構(gòu)裂縫問題時(shí)，一種有效的策略是通過改變?cè)械慕Y(jié)構(gòu)方案來加強(qiáng)整體剛度。這種方法旨在通過優(yōu)化結(jié)構(gòu)布局，提升結(jié)構(gòu)的整體承載能力和穩(wěn)定性。 例如，針對(duì)框架結(jié)構(gòu)中出現(xiàn)的裂縫，可以采用增設(shè)隔板深梁法進(jìn)行處理。具體而言，通過在裂縫附近增設(shè)隔板，并配合深梁的加固作用，可以顯著改善框架的受力狀況，減少裂縫的擴(kuò)展和延伸。這種方法不僅能夠有效控制裂縫的發(fā)展，還能顯著提升結(jié)構(gòu)的整體剛度和耐久性，確保結(jié)構(gòu)在長(zhǎng)期使用過程中的安全性和穩(wěn)定性。 8、混凝土置換技術(shù) 混凝土置換法在處理嚴(yán)重?fù)p壞的混凝土結(jié)構(gòu)時(shí)展現(xiàn)出其獨(dú)特的優(yōu)勢(shì)，作為一種高效且實(shí)用的修復(fù)方法，它首先要求將損壞的混凝土部分徹底剔除，確保損壞區(qū)域完全暴露。隨后，置換工作緊隨其后，新、高質(zhì)量的混凝土或其他專用材料被精心澆筑到損壞區(qū)域，以恢復(fù)結(jié)構(gòu)的完整性和功能性。 在置換過程中，材料的選擇至關(guān)重要。普通混凝土或水泥砂漿是最常見的置換材料，它們具有出色的結(jié)構(gòu)性能和耐久性，能夠滿足大多數(shù)修復(fù)需求。然而，在某些特定情況下，為了進(jìn)一步提高修復(fù)效果或滿足特殊工程要求，聚合物或改性聚合物混凝土以及砂漿也被廣泛采用。這些高性能材料不僅具備優(yōu)異的力學(xué)性能和耐久性，還能顯著提高混凝土結(jié)構(gòu)的抗裂性、抗?jié)B性以及抗化學(xué)侵蝕能力，從而延長(zhǎng)結(jié)構(gòu)的使用壽命。 9、電化學(xué)防護(hù)技術(shù) 電化學(xué)防護(hù)法是一種高效、持久的混凝土和鋼筋防腐技術(shù)。它利用電場(chǎng)在介質(zhì)中產(chǎn)生的電化學(xué)作用，主動(dòng)改變混凝土或鋼筋混凝土所處的環(huán)境條件，從而使鋼筋表面形成一層鈍化膜，達(dá)到防腐的目的。在眾多電化學(xué)防護(hù)方法中，陰極防護(hù)法、氯鹽提取法以及堿性復(fù)原法被公認(rèn)為既常用又效果顯著的三種技術(shù)。 陰極防護(hù)法通過施加外部電流，使鋼筋成為陰極，從而抑制鋼筋的腐蝕過程。氯鹽提取法則利用電場(chǎng)作用，將混凝土中的氯離子逐漸遷移到外部，降低其對(duì)鋼筋的腐蝕風(fēng)險(xiǎn)。而堿性復(fù)原法則旨在恢復(fù)混凝土內(nèi)部的堿性環(huán)境，以增強(qiáng)鋼筋的鈍化狀態(tài)。 這種電化學(xué)防護(hù)方法的顯著優(yōu)點(diǎn)在于其對(duì)環(huán)境因素的依賴性較小，無論是已裂結(jié)構(gòu)還是新建結(jié)構(gòu)，都能提供長(zhǎng)期、穩(wěn)定的防腐保護(hù)。因此，在需要長(zhǎng)期防腐的工程中，電化學(xué)防護(hù)技術(shù)成為了一種備受推崇的解決方案。 10、仿生自愈技術(shù) 仿生自愈合法代表了混凝土裂縫處理領(lǐng)域的一大創(chuàng)新。這項(xiàng)技術(shù)受到自然界生物組織的啟發(fā)，模仿了它們?cè)谑艿絼?chuàng)傷時(shí)能夠自動(dòng)分泌物質(zhì)以促進(jìn)愈合的獨(dú)特能力。通過在混凝土的傳統(tǒng)組分中巧妙地融入某些特殊成分，如含有粘結(jié)劑的液芯纖維或微膠囊，研究者們創(chuàng)造了一個(gè)智能型的仿生自愈合神經(jīng)網(wǎng)絡(luò)系統(tǒng)。 當(dāng)混凝土因各種原因出現(xiàn)裂縫時(shí)，這個(gè)內(nèi)置的神經(jīng)網(wǎng)絡(luò)系統(tǒng)會(huì)迅速響應(yīng)，激活液芯纖維或微膠囊釋放出粘結(jié)劑。這些粘結(jié)劑能夠迅速填補(bǔ)裂縫，促使其重新愈合，從而顯著提高混凝土的耐久性和使用壽命。這種方法不僅展示了混凝土技術(shù)的創(chuàng)新潛力，還為未來智能建筑材料的發(fā)展開辟了新的道路。 11、其它方法 除了之前列舉的各種裂縫處理技術(shù)，工程中還有一些其他常用或特殊的方法值得考慮。例如，在某些極端情況下，拆除并重新施工可能成為必要的選擇，尤其是當(dāng)結(jié)構(gòu)損壞嚴(yán)重到無法修復(fù)時(shí)。此外，改善結(jié)構(gòu)的使用條件也是一種有效的策略，例如通過調(diào)整荷載分布、優(yōu)化使用環(huán)境或采取防護(hù)措施來減輕結(jié)構(gòu)的負(fù)擔(dān)。還有一種情況是，經(jīng)過詳細(xì)的試驗(yàn)或分析論證，工程師們可能會(huì)決定對(duì)某些裂縫采取不處理的態(tài)度，因?yàn)檫@些裂縫可能對(duì)結(jié)構(gòu)的安全性和耐久性沒有顯著影響，或者處理成本過高而效益不明顯。這種決策需要基于深入的專業(yè)知識(shí)和豐富的工程經(jīng)驗(yàn)。 END，本文就到這！ 混凝土開裂作為一個(gè)復(fù)雜且多因素影響的工程難題，不僅與材料本身的性質(zhì)有關(guān)，還深受設(shè)計(jì)思路、施工工藝以及環(huán)境條件等多重因素的影響。為了有效預(yù)防混凝土開裂，我們必須從多個(gè)維度進(jìn)行深入剖析，并采取相應(yīng)的綜合性措施。這需要我們從材料選擇、配合比設(shè)計(jì)、施工質(zhì)量控制以及后期維護(hù)管理等各個(gè)環(huán)節(jié)進(jìn)行嚴(yán)格把關(guān)，確保每一環(huán)節(jié)都能為提升混凝土結(jié)構(gòu)的安全性和耐久性貢獻(xiàn)力量。通過本文的探討，我們期望能夠?yàn)閺V大讀者提供一個(gè)更為全面和深入的視角，幫助大家更好地理解和應(yīng)對(duì)混凝土開裂問題，從而為實(shí)際工程應(yīng)用提供有益的參考和指導(dǎo)。 |
